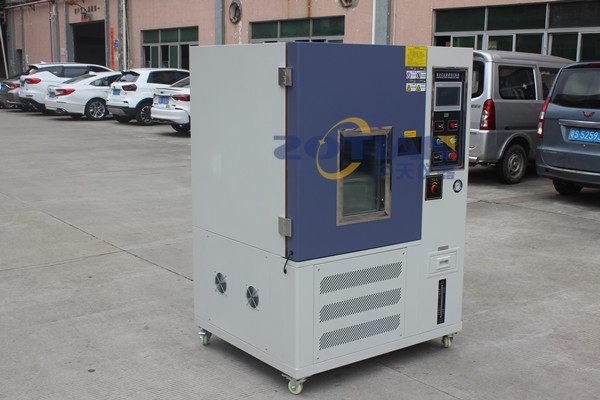

復合鹽霧試驗箱主要部件
1 控制器
試驗箱采用溫濕度控制器，用戶可以根據需要編程和操作。操作者可以迅速的建立新的循環程序，或運行任一已編輯的循環程序，程序編制詳見“U-7751P溫濕度控制器操作手冊”。
2 內部鹽溶液庫
120升內部溶液槽對于1100升的箱子可提供足夠的溶液供至少五天連續噴霧用。配置溶液時應使用去離子水或蒸餾水。
3 水泡塔
水泡塔的目的是空氣到達噴嘴之前用濕氣使空氣飽和。為了完成這目的，必須在高于試驗箱內溫度的環境使空氣飽和。溫度和飽和自動受控。
壓縮空氣在進入噴嘴前先通過水泡塔。水泡塔中加熱的水使空氣飽和。水泡塔溫度維持在噴霧溫度設定點之上12℃。這個溫度由水泡塔加熱器的比例/積分控制。
水泡塔充注：當水泡塔低水位開關檢測到低水位時，水泡塔加熱器關閉并且噴霧泵停止。水泡塔通過接通水充注電磁閥自動充水直到高水位開關檢測到高水位。當水充注電磁閥停止工作時試驗繼續進行。
4 加濕器
在濕度功能期間，通過加熱加濕器內的水產生蒸汽，使箱子保持在設定的相對濕度。通過對加濕器內的加熱器進行比例/積分控制來保持箱子濕度。
加濕器水補充
加濕器的水位開關一旦檢測到低水位就對加濕器加水，并結束每個加濕步驟。此時加濕器的加熱器關閉，通過打開加濕器的電磁閥給加濕器內加水直到水位開關檢測到高水位。加濕器保持大約500ml的去離子水。
5吹洗鼓風機和空氣加熱器
吹洗鼓風機在干燥功能期間起作用，把室內空氣傳進箱內。
6 箱體加熱器
在箱子底部裝有兩個箱體加熱器。它們?cè)趪婌F功能期間用來維持箱子的溫度。在濕度和干燥功能期間，根據需要，它們也工作來保持所設定的箱體溫度。
7 溶液蠕動泵
使用蠕動泵把鹽溶液傳輸?shù)絿婌F頭的優點是：
.液體不污染泵。
·泵每次旋轉都把恒定的流量輸送到噴霧頭。
·泵用作本身的阻止閥，防止噴嘴的液體倒流。
·泵具有自吸能力且能干燥運行而不損壞。
·磨損的管易于更換。
泵的管路
用于泵管路的材料對于長時間以準確的體積把鹽溶液輸送到噴霧嘴是很重要的。在若干小時（每1000小時）試驗后更換管道是簡單的工作。上圖示出泵頭的損壞。通過向上拉泵蓋從泵中把管子拆除。為了正確地操作，使用合適的管徑是很重要的。正確管徑是：孔徑=1.6mm、壁厚=1.6mm、長度=300 mm
8 擴散板
擴散器對于箱子可看作是相當于底板。它不是較堅固，所以不要把樣品放在上面。擴散板對箱內擴散氣流是較重要的。
9 噴嘴
噴嘴是由透明的有機玻璃構成，有機玻璃是不腐蝕的聚丙烯的工程樹脂。請參看以下的噴嘴圖。貫穿到噴嘴頂部的孔徑是0.5mm。為了防止噴嘴堵塞，整個系統在每個試驗周期結束時應用清潔的溫水沖洗約一小時。鹽霧系統的沖洗把所有殘余的鹽從系統中除掉，防止鹽結晶成固體粒子。為了清洗噴嘴，把噴嘴頂部拆去，清洗，然后以相反的順序復原。清洗噴嘴后，不要忘記重新安裝密封墊片。清洗液體蓋時，如果頂部損壞，應更換成新的，否則鹽霧擴散不均勻。
本試驗箱裝有清洗的管路，試驗結束后只要關閉鹽水閥（塑料閥），打開清水閥（銅閥），運行噴霧程序即可達到清洗目的。
10蓋子互鎖
蓋子互鎖的目的是避免腐蝕霧氣偶然溢出到試驗室內。在試驗期間，如果蓋子偶然被打開，蓋子互鎖也防止箱子加熱器過度工作。
蓋子打開時，互鎖開關使包括加熱器和空氣吹洗鼓風機在內的一切停止工作。如果試驗箱處于運行方式，報警和蜂鳴聲開啟。如果試驗箱處于停止方式，沒有指示或蜂鳴聲。當蓋子關閉時，可以除報警信息和蜂鳴聲，箱子返回到以前的運行狀態。
11結構
試驗箱由固體的，纖維加強的塑料構成。它對試驗樣品無腐蝕、無污染。箱子和蓋子堅固的厚壁結構具有低的溫度傳導系數利于有效、準確的溫度控制。用于試驗箱的所有塑料由阻燃的、耐溫的材料組成。
內箱 內箱由無色、高溫、強化鑄模塑料組成。
箱蓋 塑料頂蓋用配以升降設備的鉸鏈開合。蓋子合上時，四周放置有密封墊，以防止工作期間腐蝕霧從箱子泄漏。
