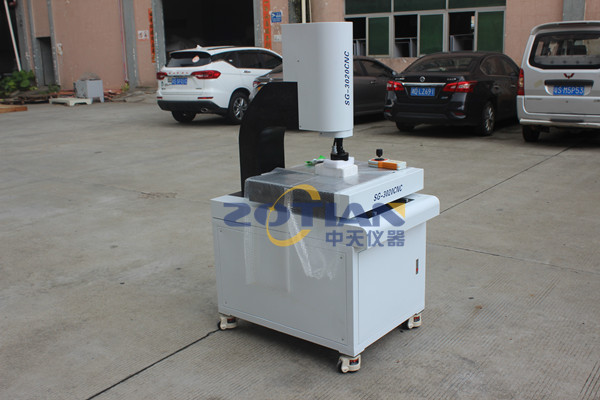

一、產品圖片ZT-VMS-2515
二次圖像測量儀。
注:實物與圖片如有差異，以實物為準。
二、產品用途和特點。
該儀器適用于所有針對三坐標測量的應用領域，廣泛應用于機械、電子、儀器、塑料等行業。
該儀器具有多種數據處理、顯示、輸入輸出功能，尤其是工件對準功能較實用。配備RS-232接口，與計算機連接后，可使用專用的快速測量軟件處理和輸出測繪圖形。測量瞄準系統采用彩色CCD攝像機和變焦物鏡。一種數字化測量和數據處理系統，由雙坐標工作臺、光柵尺和數據處理器組成。用戶可以根據自己的需要選擇打印機和不同的測量瞄準系統。
三.產品規格和基本參數。
金屬臺面尺寸(毫米)：450 ×280
玻璃桌尺寸:(毫米)：306 ×196
x坐標行程:(毫米)：250
y坐標行程:(毫米)：150
儀器的外形尺寸(長度)х(寬度)х(高度)mm:680 Х 670 Х1020
儀器重量(千克):170
z坐標升行程:(mm): 170(對焦)工作距離(mm): 108。
x、y、z數字顯示分辨率:0.0005mmx、y坐標值誤差:≤ (3+l/200) μ m。
相機:彩色1/3’CCD相機。
變焦物鏡倍率:0.7 ~ 4.5x。
總視頻放大倍數:30倍~ 230倍。
物視場:7 ~ 1.1 mm。
昭明面光源和透射光源均采用亮度可調的LED。
電源：180伏(交流)~ 260伏(交流)50赫茲
測量軟件：快速測量軟件可以測量直線、角度、圓、中心距離、角度、高度、平面距離、空間距離、平面度、球等。
電源：AC220V/AC110V
儀器附件：1X鏡筒(標準)0.5X鏡筒(可選)。
變焦鏡：0.7X~4.5X 0.7X~4.5X
附加鏡：視頻放大、物體視場(毫米)、視頻放大、物體視場(毫米)
焦點距離：0.5倍(可選)
功能
1Aisry幾何測量軟件的設計簡單易學——它構建在Microsoft windows平臺上，就像word或Excel應用軟件一樣，集成了各種應用設計，呈現在新組合的Aisry測量軟件上。
2.Aisry提供了多種幾何操作功能-您可以使用各種直觀的功能鍵輕松獲取工件上的信息，并執行各種幾何操作來獲取所需的信息，如坐標、尺寸和外觀圖。
3.Aisry的程序很容易編輯——Aisry使用教學程序進行編輯，在測量過程中會自動記錄并寫入，測量完成后也會編輯程序。程序可以被保存、調用和重新執行。您還可以將DXF文件輸入快速測量，并快速將其轉換為快速測量的可執行程序。
4.Aisry可以自動記錄測量結果——測量完成后，您可以通過測量信息和成像工具獲得您想要的數據，或者計算、重組和存儲這些數據。
5.Aisry可以測量*更少的點或更多的點——在幾何運算中，各種測量函數都是定義*更少的點，比如在兩點取線。但是，您也可以通過多點輸入功能鍵獲取額外的點，以獲得更準確的測量值。
6.Aisry可以將現有的存款元組合成為新的單位——使用這些單位構成功能鍵的搭配，您可以輕松地從現有單位中派生出其他新單位。
7.快速測量可以很容易地建立一個參考坐標系-借助軸校正和零原點，您可以建立一個使用坐標系。快速測量允許您在同一測量過程中設置多個參考原點，并且可以任意指定每個測量單位和每個參考原點之間的關聯。
8.光學對焦:電腦每次確定對焦面，保證焦距變化時測量的重復性和準確性。(重現性和準確性在2μm以內)
9.光學聚焦高度測量:Z軸高度可通過光學聚焦功能測量。(重現性和準確性在2μm以內)
10.上下光源均可編程，上光源為五環八向四區光源控制，可提供多種光源亮度和角度。而且在編輯程序的同時保存了光源的狀態，實現了光源的自動控制。
11.“全圖”導航定位窗口:可以實時瀏覽所有繪制的圖元，讓鼠標指向要去的地方，讓所有的測量數據都在掌控之中。
12.“瀏覽”窗口:可以觀察工件的整個圖紙，具有類似Autocad的縮放功能。
13.在“流視圖”中標注:可以直接在“流視圖”中標注尺寸。
14.“貼圖”窗口:可以將工件的局部照片準確地整合到工件的整個畫面中，保存為圖元較高的照片。也可以打開之前拍攝的地圖，直接進行繪制、標注和修改。
15.在“地圖”上導航定位:在拍攝的地圖上點擊鼠標，工作臺會移動到鼠標點擊的位置，并顯示在圖像中。
16.亞基元尋邊:讓軟件實時刷新，實時跟蹤鼠標，從*清晰的邊緣自動捕捉鼠標的*近點，更大程度上節省了映射時間。
17.定制圓:標準圖可根據客戶需求定制(圓的中心坐標、直徑、半徑由客戶定義)。然后將標準圓與圖像中的工件進行比較，找出工件與標準圖形的誤差。
18.自定義線段:客戶自行定義線段的起點坐標、長度和旋轉角度，然后與圖像中的工件進行重疊比較，找出工件與標準圖形的誤差。
19.注:平面上的任一幾何尺寸(直徑、半徑、角度、兩條線之間的距離、點到線的距離、兩個圓之間的距離等)。)可以測量。
20.自定客戶坐標:可以根據客戶自己的需要，在圖像中實際工件上設置坐標原點(0，0)，然后以(0，0)點為基準，在屏幕上任意一點上標注該點的x、y坐標位置。
21.復制:可以繪制產品形狀，繪制的圖形可以傳遞到Autocad，形成工程圖。
22.形位公差:圓度、直線度、同心度，可計算產品上直邊的圓度、直線度、兩中心的同心度。
23.設置公差:可以設置產品實際尺寸超出范圍，超出范圍會以紅色背景警告。或者停止工作，測試0K后再執行下一步。
24.發送到Autocad:實時圖像中根據實際工件形狀描繪的圖元可以直接輸出到Autocad成為工程圖。
25.打開“PDF文檔”:除了DXF文檔，還可以打開PDF文檔。
26.保存高圖元照片:可以保存更清晰的測繪圖元和產品照片。您可以在圖片查看軟件中以更大的倍數查看保存的圖片。
27.Z軸校正:補償Z軸的運動偏差，使測量更準確。
28.運動系數控制:可以更快地定位在工作臺中，節省大量測量時間。
