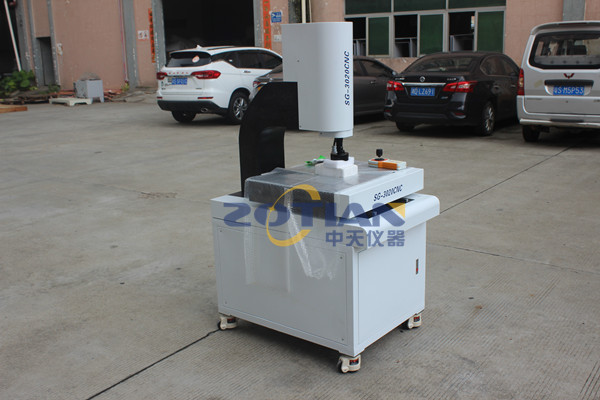

二次圖像測量儀是一種高精度的測量和測試儀器。二次圖像測量儀以CCD數字圖像為基礎，依托計算機屏幕測量技術和空間幾何運算的強大軟件能力。在計算機上安裝了專門的控制和圖形測量軟件后，就成為具有軟件靈魂的測量大腦，是整個設備的主體。二次圖像測量儀利用自身的硬件(CCD、目鏡、物鏡數據線、視頻采集卡)將采集到的圖像通過數據線傳輸到計算機的數據采集卡，再由軟件將圖像成像在計算機顯示器上，操作人員使用鼠標在計算機上進行快速測量。下面由小編介紹二次圖像測量儀的用途、測量功能和測量原理。

二次圖像測量儀的應用；
1.多用于測量二維尺寸。廣泛應用于各種精密行業。影像測量儀適用于各種精密單面、雙面、多層電路板、柔性板、五金件、沖壓件、層壓板等硬塑料件平面尺寸的精密測量。該圖像測量儀結合了機械、光學和電子集成，將工件放大18-230倍，并顯示在屏幕上。可直接拍照存檔或用于地表觀測、測量、繪圖。測量數據可通過SPC統計，制成EXCEL報表，圖檔可轉換成CAD圖使用。

2.適用于所有應用領域，以兩坐標測量為目的，廣泛應用于手機配件、家電、連接器、機械配件、精密夾具、塑料、儀器、機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、連接器、終端、手機、電腦(電腦)、液晶。

二次圖像測量儀的測量功能；
1.自動抓取和測量功能(自動捕捉點、線、圓、弧等。)在軟件主界面放置工件時，只需選擇相應的繪制命令，軟件便會智能精準地自動繪制出工件實時圖像中的直線、圓等圖元。這種作圖方法比肉眼取點更準確、更快捷，避免了人為失誤。



2.基于智能圖像處理的高精度光學輔助對焦和高度測量功能；
具有自動和手動對焦功能，選擇目標區域后可以自動或手動移動Z軸，搜索清晰的位置。軟件自動捕獲和識別，以大限度地減少人為錯誤。

3.地圖功能
人性化的地圖導航功能可以幫助你快速定位大工件上的局部位置，縮短操作所需的搜索時間。打開地圖進行虛擬測量或導航。

4.全自動和手動數控測量
數控編程測量可分為全自動和手動兩種模式。在全自動CNC模式下，測試大量工件時，只需對測量過程編程一次，即可自動進行多次全自動重復測量。手動工作臺采用手動數控模式，可實現模擬數控的自動測量功能，提高工作效率。

5.陣列測量
陣列測量可以自動測量同一工件上陣列分布的部分，只需對開放分布的部分進行編程，設置開放分布的規則即可自動測量。

6.圖紙比較
打開與實際圖像不一致的CAD設計圖紙，使用圖紙對比中的拉直功能，使打開的圖紙與圖像重疊。使用拉直的圖形，可以進行測量或簡單的比較。

7.統計過程控制統計
內置SPC(統計過程控制)功能，測量后可讀取指定的測量數據，生成X-R、Xm-R等控制圖，計算大值、小值、平均值、標準差、偏移量、Ca、Cp、Cpk等統計系數。
