產品概況

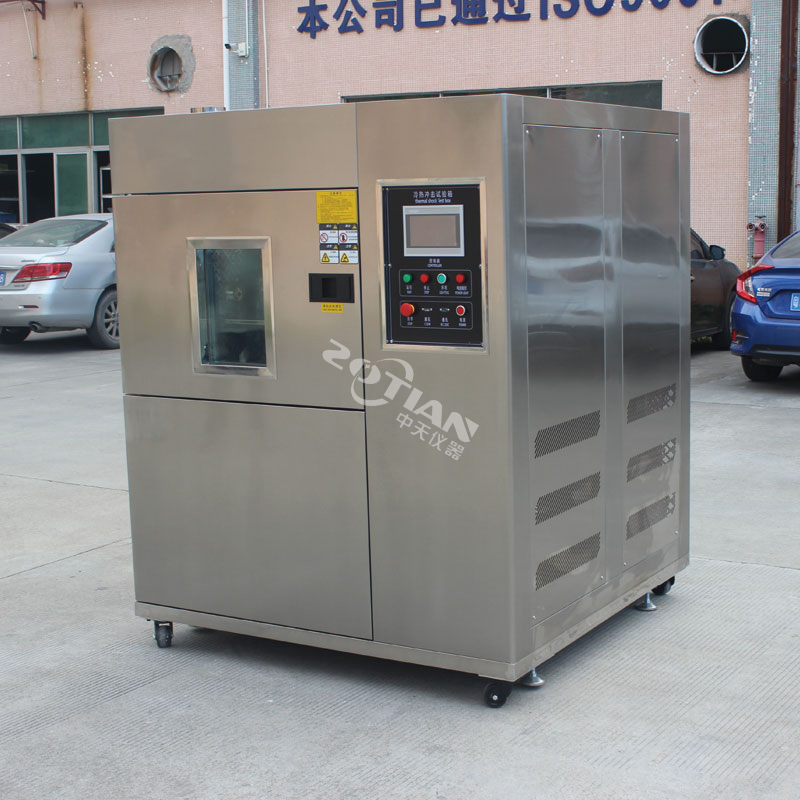

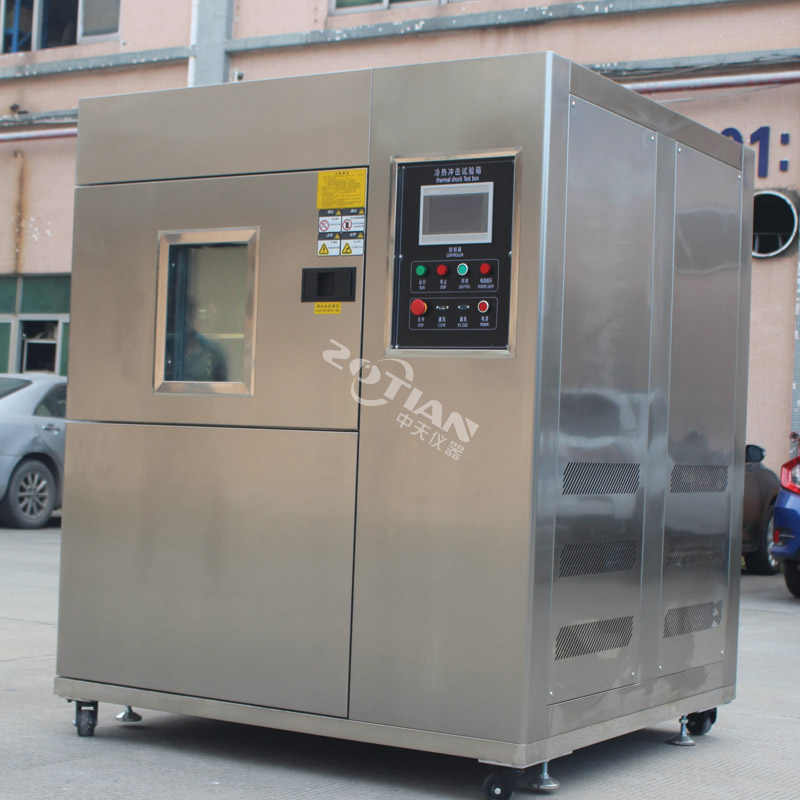

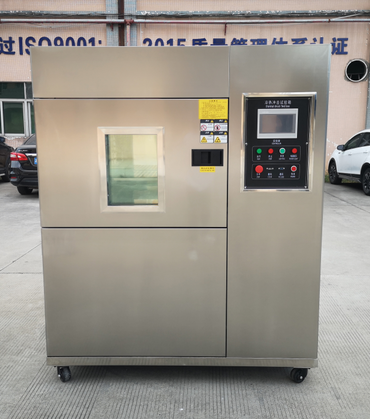

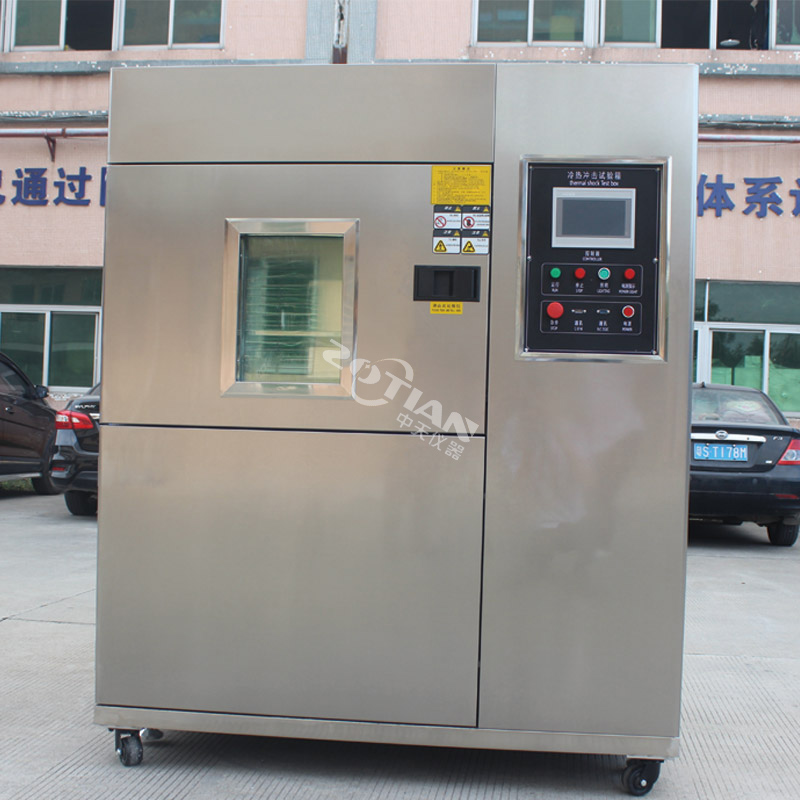

本系列可程式高低溫冷熱沖擊試驗箱主要用於測試材料對極高溫或極低溫的抵抗力，這種情況類似於不連續地處於高溫或低溫中的情形，冷熱衝擊試驗能使各種物品在的時間內完成測試。熱震中產生的變化或物理傷害是熱脹冷縮改變或其他物理性值的改變而引起的，採用PID系統，各類產品才能獲得全之信賴。熱震的作用包括成品裂開或破層及位移等所引起的電化學變化，PID系統的全數位元自動控制，將使您操作簡易。
適用行業
高低溫冷熱沖擊試驗箱廣泛用於電子電器零元件、自動化零部件、通訊元件
汽車 配件、金屬、化學材料、塑膠等行業，國防工業、航太、兵工業、BGA、PCB基扳
電子晶片IC、半導體陶磁及高分子材料之物理牲變化,測試其材料對高、低溫的反復抵拉
力及產品於熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質,從精密的IC到重機械
的元件，可作為其產品改進的依據或參考。
符合標準
GJB360.7-87溫度沖擊試驗;
GJB367.2-87 405溫度沖擊試驗;
SJ/T10187-91Y73系列溫度變化試驗箱--一箱式;
SJ/T10186-91Y73系列溫度變化試驗箱--二箱式;
滿足標準IEC68-2-14_試驗方法N_溫度變化;
GB/T 2424.13-2002試驗方法溫度變化試驗導則;
GB/T 2423.22-2002溫度變化;
|
一、設備性能 |
|
||
|
內箱尺寸 |
寬350x深350 x 高400mm |
||
|
外箱尺寸約 |
寬1900x深1870x高2100mm |
||
|
沖擊溫度范圍 |
-40℃~~+150℃ 可調 |
||
|
溫度沖擊時間 |
5分鐘內完成溫度沖擊 |
||
|
蓄冷區溫度范圍 |
-40℃ 可調 |
||
|
蓄熱區溫度范圍 |
200℃ 可調 |
||
|
降溫速率 |
1℃min （空載非線性） |
||
|
升溫速率 |
2-3℃min （空載非線性） |
||
|
溫度穩定度 |
±0.5℃ |
||
|
溫度偏差 |
± 1℃ |
||
|
電源電壓 |
380V 13KW |
||
|
三區溫度 |
實驗區 、預熱區、預冷區 |
||
|
溫度恢復時間 |
5min 重量550KG |
||
|
實驗箱 |
測試區則放測試物進行測試 |
||
|
預熱區 |
高溫區負責蓄熱 |
||
|
預冷區 |
低溫區負蓄冷 |
||
|
廠家優勢特點
1、伺服冷媒流量控制技術有效達到節能40%以上 |
|||
|
伺服冷媒流量控制技術有效達到節能40%以上 |
|||
|
可設定循環次數及自動除霜，有效達到3天除霜一次，除霜只需2小時 |
|||
|
純鋁翅片蒸發器，有效降儲能時間和能量節省 |
|||
|
具有兩箱和三箱測試功能，符合測試規范 |
|||
|
實時實驗曲線分析，配備RS232數據存儲連接 |
|||
|
具有報警提示即解出報警裝置畫面圖文解說 |
|||
|
試驗結束待測品自動回常溫避免結霜結露保護機制、有異常或故障顯示及排除方法說明;、氣動式閥門方便開啟，保證氣密及斷熱保護 |
|||
|
結構與設計 |
|
||
|
2-1外箱材質 |
拉絲不銹鋼 |
||
|
2-2內箱材質 |
不銹鋼 |
||
|
2-4 觀測視窗 |
三層防爆視察窗口 |
||
|
2-5窗口防霧設計 |
電熱裝置防止水氣凝結 |
||
|
2-6機臺滑輪 |
采用萬向移動滑輪 |
||
|
2-7保溫層 |
采用進口發泡棉100mm |
||
|
2-8箱內盤架 |
配置可調式托物架 |
||
|
2-9箱 門 |
采雙道隔熱防爆密封不銹鋼 |
||
|
熱風循環系統 |
|
|
|
3-1電熱循環 |
溫濕度采特殊防潮兼散熱設計不銹鋼不銹鋼加長軸心循環馬達 |
|
|

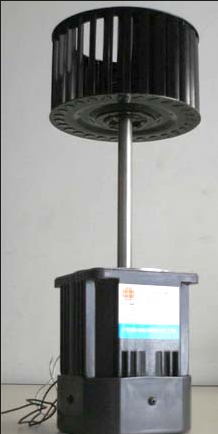

3-2循環風扇 |
耐高溫耐低溫鋁合金多翼式循環風扇 |
|
|
3-3導風板設計 |
導風板設計、有效升溫濕度、分布均勻。 |
|
|
產品功能介紹 |
|
|
|
|
|

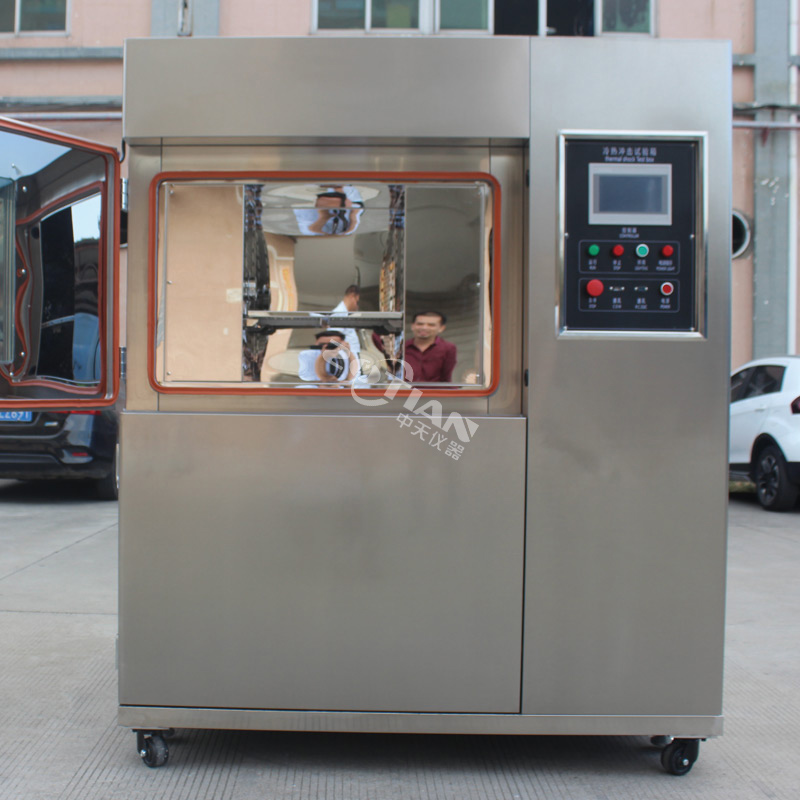

視窗燈 |
視察窗具有3層真空防爆功能、上方具有視窗燈一支、視察窗具有除霜功能（當內箱做低溫的時候、玻璃也不會結霜也可以清晰看到測試產品 |
|

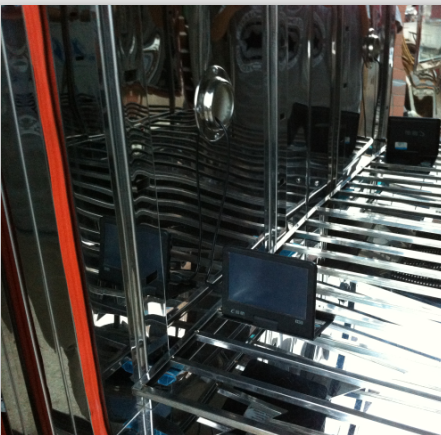

試驗區 |
內箱為SUS30不銹鋼、尺寸為寬*深*高、內箱配有可調式的產品試驗托盤 |
|

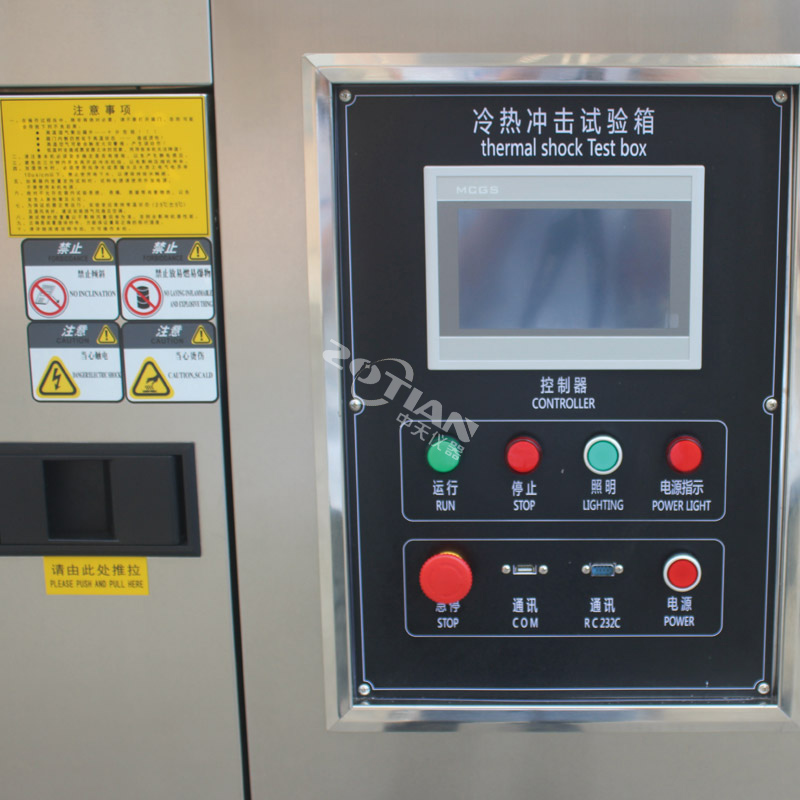

控制區 |
采用韓國進口彩屏觸摸控制器（可以中英轉換）面板上具有（電源燈、停止按鈕、啟動開關、視窗燈開關、故障報警器） |
|
漏電/突波防止保護 |
臺安漏電斷路器漏電保護FUSE . RC 電子式突波防止保護. |
|
溫度感知器(Sensor) |
斷路或短路( + - OVER ) |
|
一層高/低溫超溫 |
保護運轉控制溫度高、低溫過溫保護設定 |
|
故障檢知控制接口 |
外部故障自動偵測保護裝置 |
|
第二層高溫超溫 |
保護電子式高溫超溫保護裝置 |
|
第三層高溫超溫 |
保護高溫超溫保護裝置 |
|
斷水空焚保護 |
濕度用水斷水保護與電熱斷水空焚保護 |
|
壓縮機保護 |
冷媒壓力保護及過負載保護裝置 |
|
擴充保護裝置 |
預留二組故障檢知輸入擴充保護裝置使用 |
|
故障異常保護故障 |
異常發生時切斷控制電源及故障原因指示與警報輸出信號. |
|
主動式缺水 |
提示機臺缺水主動提示 |
|
動態高低溫保護 |
配合設定條件動態調整高低溫保護值 |
|
常溫保護 |
停機后機臺待測品＆測試區自動降常溫保護 |
|
控制系統 |
|
|

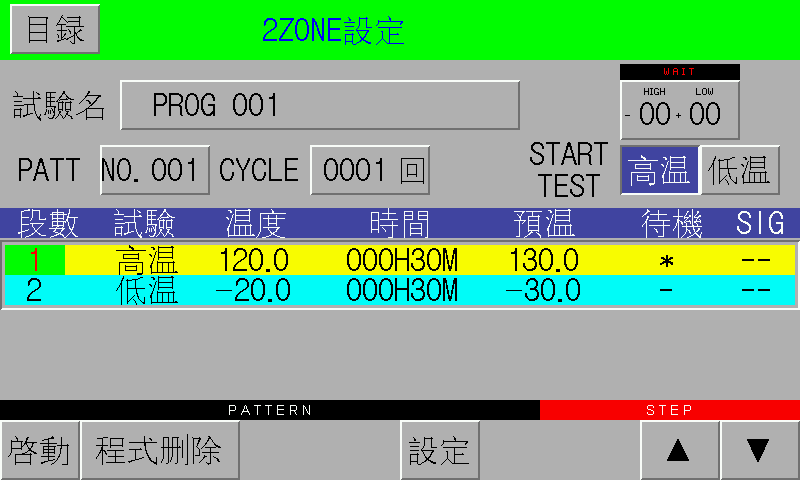

控制器 |
采用韓國三元TEMI8226控制器 |
|
功能 |
定值與程式測試 |
|
程序容量 |
可使用程序組100組 |
|
|
|
|
|
|
|
|
|
|
控制系統 |
|
|
控制器 |
采用韓國三元TEMI8226控制器 |
|
功能 |
定值與程式測試 |
|
程序容量 |
可使用程序組100組 |
|
|
|
|
|
|
|
|
|
|
冷凍系統 |
|||
|
6-1冷凍裝置 |
效率省電型超低溫冷凍系統。 |
||
|
6-2冷熱交換裝置 |
采用效率R404冷煤冷熱交換設計。 |
||
|
6-3發熱負載調節 |
采計算機自動調整冷煤流量、有效帶走侍測品發執負載 |
||
|
6-4低濕設計 |
采斜率式蒸發器與露點除濕控制方式 |
||
|
6-5制冷核心 |
采用法國泰康全封閉壓縮機 |
||
|
主要配置單 |
|||
|
控 制 器 |
|
壓 縮 機 |
|
|
產地：韓國 |
產地：法國泰康 |
||
|
蒸 發 器 |
|
冷 凝 器 |
|
|
產地：臺灣中力 |
產地：中國 |
||
|
膨 脹 閥 |
|
過 濾 器 |
|
|
產地：丹麥 |
產地：丹麥 |
||
|
制冷劑 |
|
換熱器 |
|
|
產地：美國 |
產地：臺灣高力 |
||
|
超溫保護 |
|
溫濕度傳感器 |
|
|
產地：日本RKC |
產地：臺灣 |
||
|
聚氨酯發泡 |
|
|
|
|
產地：臺灣 |
|
冷熱沖擊實驗箱適用于電子電器零元件、自動化零部件、通訊元件汽車 配件、金屬、化學材料、塑膠等行業，國防工業、航太、兵工業、BGA、PCB基扳電子晶片IC、半導體陶磁及高分子材料之物理牲變化,
