1 產品名稱

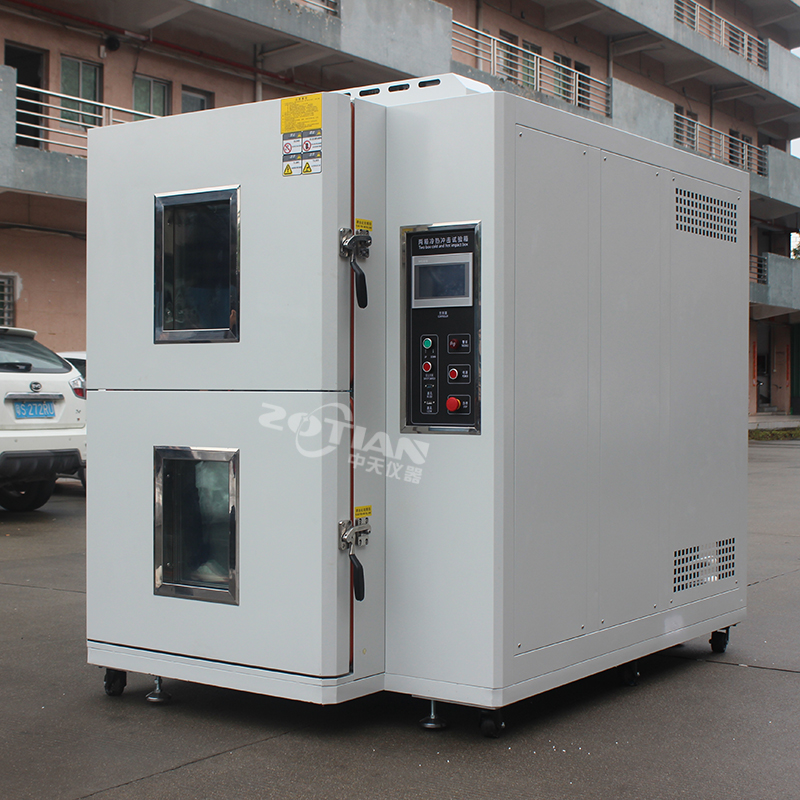

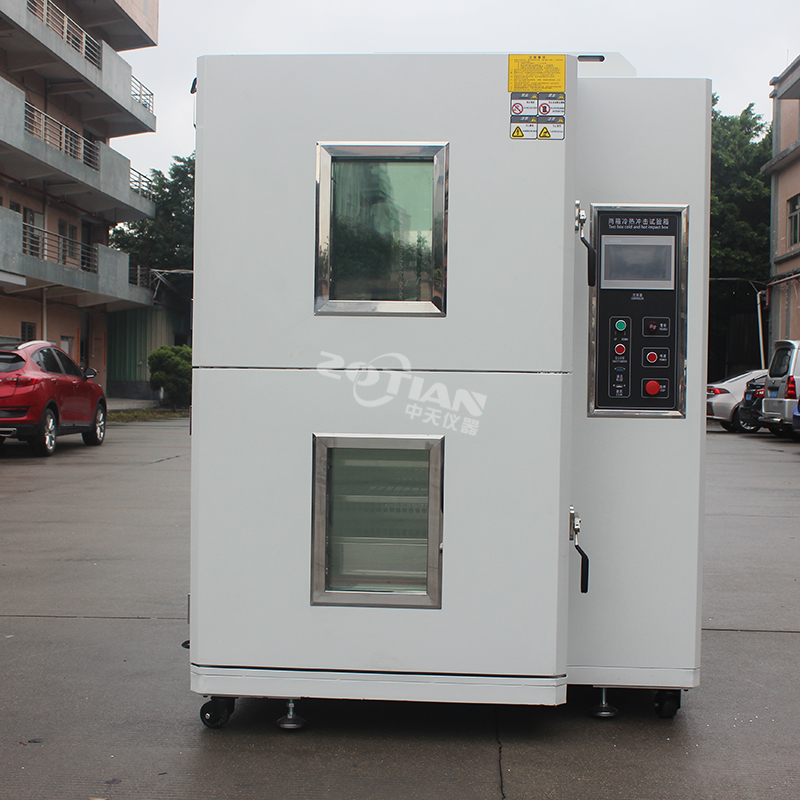

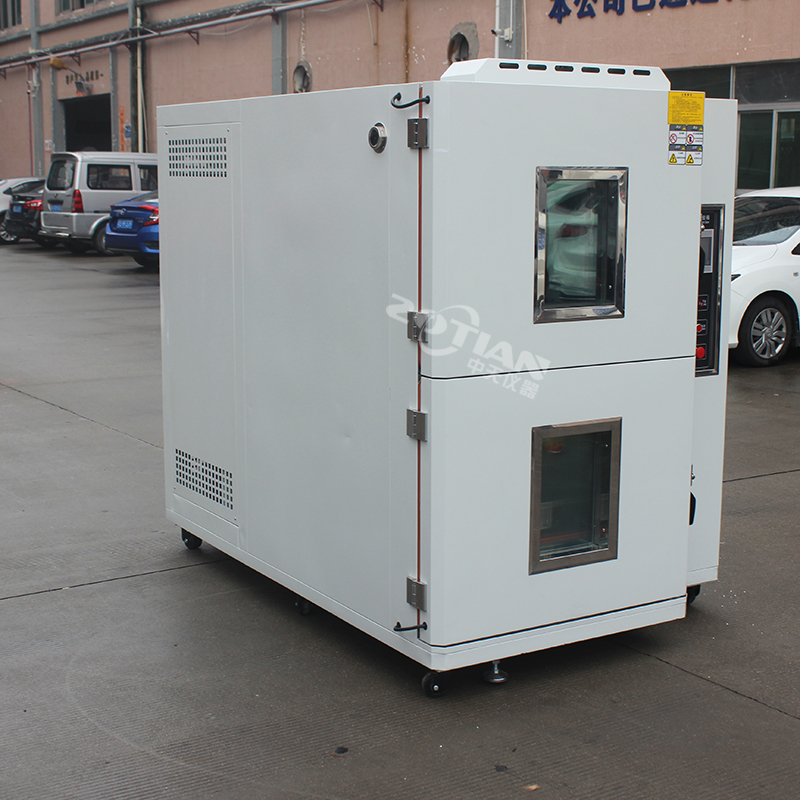

冷熱沖擊試驗箱

    產品型號

2 試樣限制

本試驗設備禁止：

易燃、易爆、易揮發性物質試樣的試驗或儲存

腐蝕性物質試樣的試驗或儲存

有害生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

放射性物質試樣的試驗或儲存

劇毒物質試樣的試驗或儲存

試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存

3 容積、尺寸和重量

3.1 標稱內容積

70L

3.2 內箱尺寸

W410mm×H460mm×D370mm

3.3 外型尺寸

W1310mm×H1950mm×D1830mm（參見附圖）

3.4 重量

約1500kg

4 性能指標

4.1 測試環境條件

環境溫度為+5℃～+35℃、相對濕度≤85%

試驗箱內無試樣（另有說明的除外）

4.2 測試方法

GB/T 5170.2-2017 溫度試驗設備

4.3 高溫室

(1)預熱上限溫度：200℃

(2)升溫時間：常溫→+200℃≤15min

注：升溫時間為高溫室單獨運轉時的性能

4.4 低溫室

(1)預冷下限溫度：-77℃

(2)降溫時間：常溫→-75℃≤55 min

注：降溫時間為低溫室單獨運轉時的性能

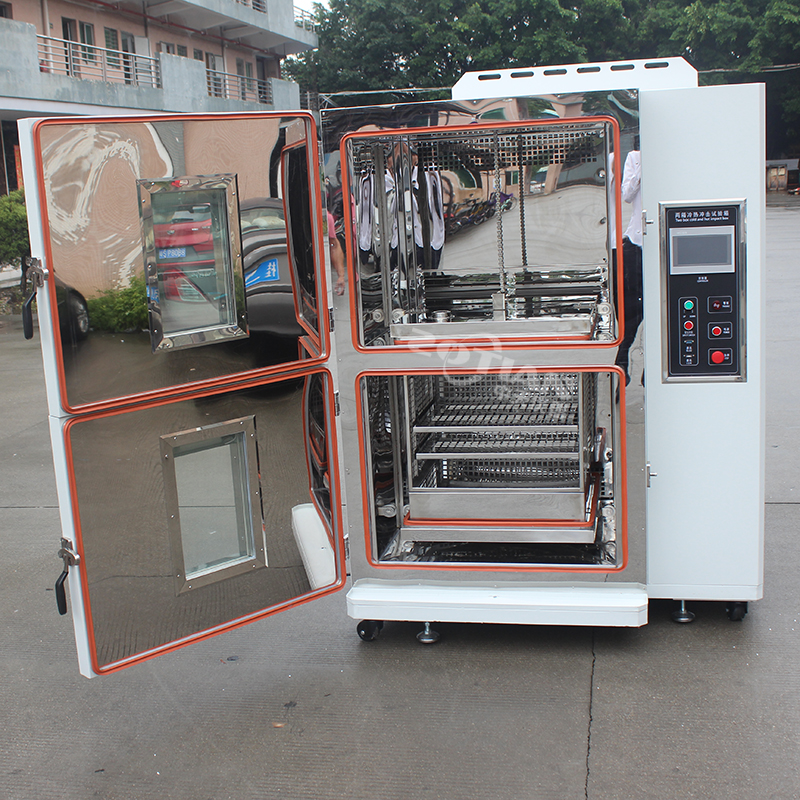

4.5 試驗室（試樣區）

(1)試驗方式：氣動風門切換2溫區或3溫區

(2)高溫曝露溫度范圍：+60℃～+200℃

(3)低溫曝露溫度范圍：-70℃～0℃

(4)溫度波動度：1℃（如按GB/T 5170.2-1996表示，則為±0.5℃）

(5)溫度偏差：±2.0℃（≤+150℃時）

             ±3.0℃（＞+150℃時）

4.6 溫度恢復性能

(1)溫度恢復時間：≤5 min

(2)恢復條件：

   高溫曝露：+150℃  15min

   環境溫度曝露：<——>

   低溫曝露：-65℃  15min

   試樣重量：3.5kg

       （塑料封裝IC，均布于2個試樣籃）

   傳感器的位置：試樣的上風口側

   電源電壓：規定電壓

   冷卻水溫：+25℃

4.7 噪音

≤69dB（A）

噪音值是在離設備正面1m、高度1.2m處測得的數據（自由空間中）

4.8 滿足試驗方法

GB/T 2423.1-2008(IEC60068-2-1:2007) 試驗Ab：低溫

GB/T 2423.2-2008(IEC60068-2-2:2007) 試驗Bb：高溫

GB/T 2423.22-2012(IEC60068-2-14:2009) 試驗Na：溫度變化

GJB 150.3A-2009 高溫試驗

GJB 150.4A-2009 低溫試驗

GJB 150.5A-2009 溫度沖擊試驗

（負載參見5.6，無有源熱負載）

1 結構特征

1.1 保溫圍護結構

(1)外壁材料：雙面鍍鋅鋼板，表面噴塑處理

(2)內壁材料：不銹鋼板SUS304

(3)箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維

(4)門保溫材料：玻璃纖維

(5)GWS標準色

1.2 空氣調節通道

(1)高溫室：風機、加熱器、風門、溫度傳感器

(2)低溫室：風機、加熱器、蒸發器、蓄冷器、風門、溫度傳感器

1.3 試驗室門

帶解鎖按鈕的手動上下滑動門  1套

1.4 引線孔

1個φ25mm×100mm長圓孔，位于箱體左側面

1.5 腳輪與調整腳

腳輪：6個，移動試驗箱用

調整腳：6個，支撐試驗箱用

1.6 驅動裝置

風門驅動裝置以及試驗區門鎖門裝置(氣壓驅動)

氣缸： ●低溫/常溫/高溫曝露用  各2個

       ●試驗區門鎖門用         2個

1.7 試驗箱各部分（參見附圖）名稱和功能

(1)高溫室：用于儲存熱量

(2)試驗室：放置試樣做試驗的部分

(3)低溫室：用于儲存冷量

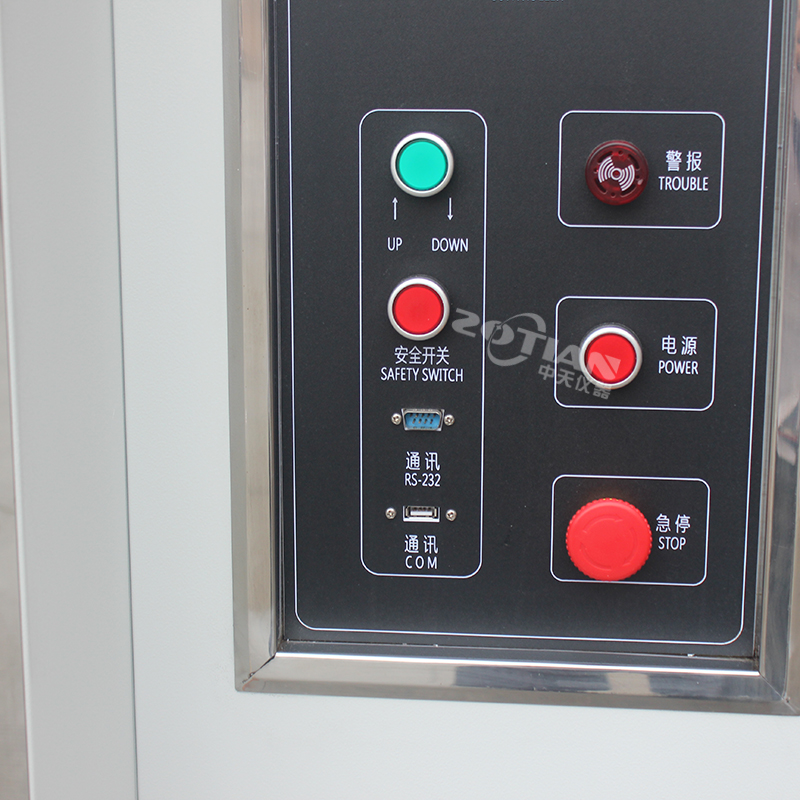

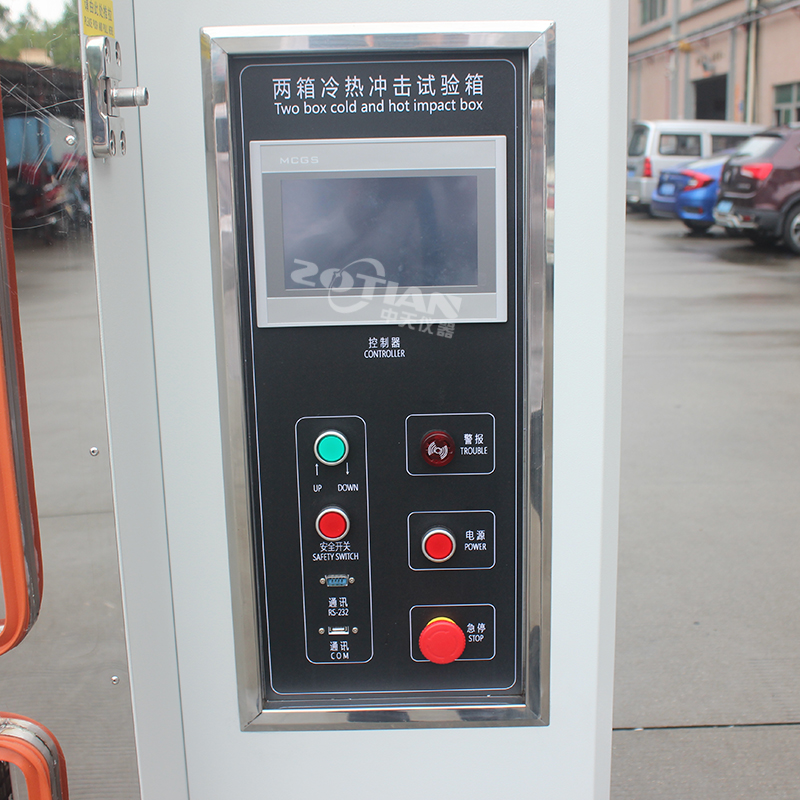

(4)操作面板：包括控制器、累時器、超溫保護器、過冷保護器

(5)溫度記錄儀（選購件）：記錄試驗數據

(6)總電源開關：試驗箱總電源開關

(7)RS-485通訊接口：通過集中監控軟件（選購件）對試驗箱遠程監控

(8)箱門排氣按鈕：停電狀態打開箱門

(9)試樣電源控制端子：控制試樣電源，保證試樣、試驗箱的安全

(10)時間開關：輸出時間信號

(11)引線孔：連接試樣電纜、數據線用

(12)配電室：安裝電氣元器件

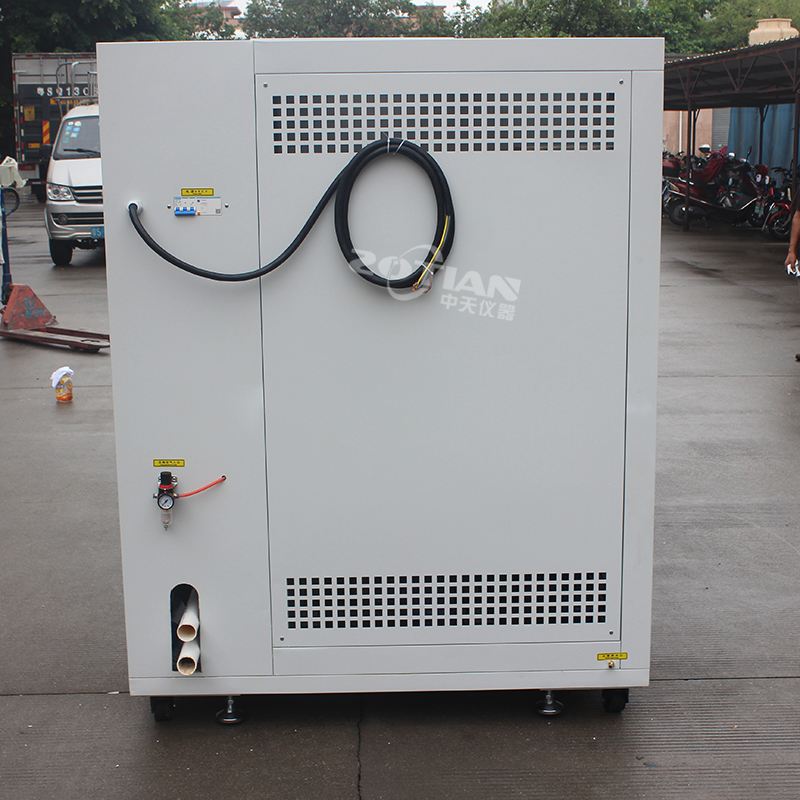

(13)機械室：安裝制冷機組

(14)進氣口：在環境溫度曝露時吸進外面的空氣

(15)排氣口：從機械室和試驗區排出熱氣

2 空氣調節系統

2.1 傳熱方式

空氣循環強制對流傳熱

2.2 空氣循環裝置

離心風機，長軸外置電機驅動

(1)高溫曝露：離心式，3φ、400W  1個

(2)低溫曝露：離心式，3φ、400W  1個

(3)常溫曝露：離心式，3φ、300W  1個

2.3 空氣加熱方式

(1)高溫室：鎳鉻合金電熱絲式加熱器  10kW×1

(2)低溫室：鎳鉻合金電熱絲式加熱器  6kW×1

(3)加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

2.4 空氣冷卻方式

蒸發器直接冷卻

3 制冷系統

3.1 工作方式

水冷二元復疊制冷方式

3.2 制冷壓縮機

機械式壓縮機

3.3 冷凝器

板式換熱器

3.4 冷凝蒸發器

板式換熱器

3.5 蒸發器

翅片管式換熱器

3.6 節流裝置

熱力膨脹閥、電子膨脹閥（步進電機驅動）

3.7 制冷劑

R404A/R23（臭氧耗損指數均為0）

3.8 制冷機控制方式

控制系統根據試驗條件自動調節制冷機的運行工況

壓縮機回氣冷卻回路

能量調節回路

冷凝壓力調節閥

3.9 其他

循環冷卻水過濾器（在用戶現場安裝）

4 電氣控制系統

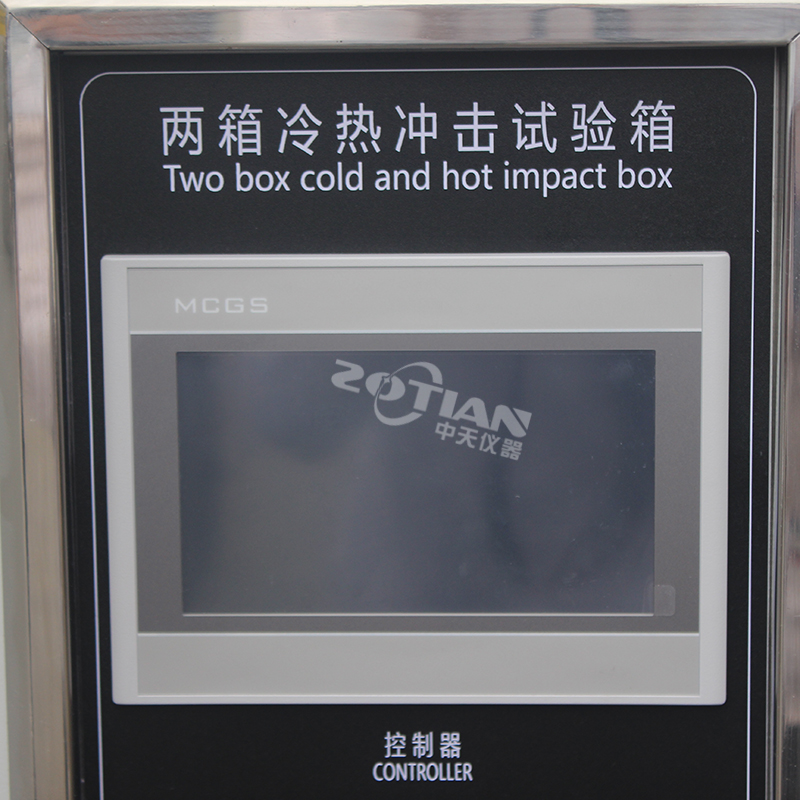

4.1 控制器型號

MPC-6104

    設定/顯示

(1)設定方式：觸摸屏方式，中英文菜單

(2)顯示器：10.4英寸800X600點陣，TFT 64K 彩色LCD顯示器

    溫度控制

(1)控制對象：

   試驗室曝露溫度

   高溫室預熱溫度

   低溫室預冷溫度

   低溫室除霜溫度

(2)設定溫度范圍：

   高溫室  +60℃～+200℃

   低溫室設定溫度范圍：-77℃～0℃

(3)設定及顯示分辨率：

   溫度  1℃

   時間  0.1min

(4)輸入：T型熱電偶

(5)控制方式：PID、模糊算法、BTC平衡調溫控制方式

    程序控制

(1)設定時間范圍   0～100h59min

(2)設定循環范圍   1～9999循環

    曲線記錄功能

具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；記錄時間為350天(當采樣周期為1.5min時)

控制器記錄的試驗曲線數據為：

    3路溫度－設定溫度、上風溫度和下風溫度

    USB功能

配U盤（容量不小于8G，不保修）一個，PC機專用軟件光盤1張。

可將存儲在控制器內的試驗曲線數據轉存到U盤上。

通過PC機專用軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改標志)；或將記錄數據轉換為可由Microsoft Office讀取的Access數據文件。

兼容系統:

    英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

    通訊接口

RS-485接口

以太網接口（IEEE802.3i/3u/3ab，100Mbps）

    通訊協議

STEN通訊協議
